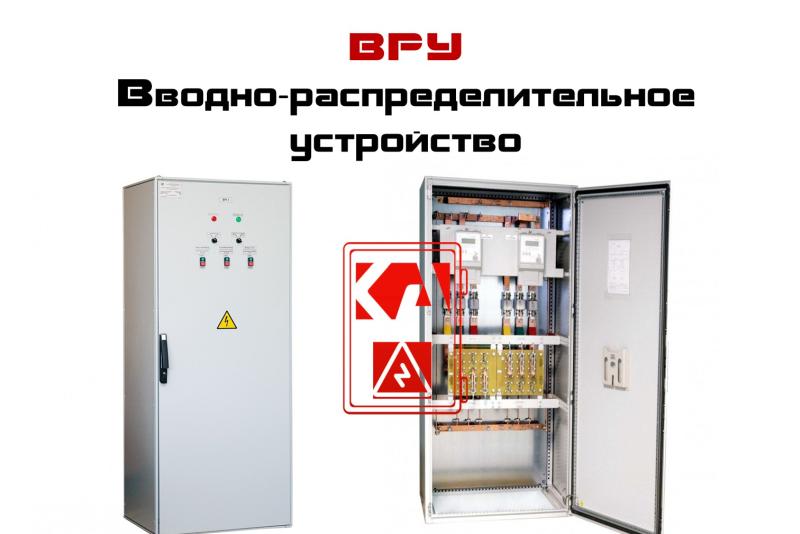

ВРУ / УВР — вводно-распределительное устройство
Номинальный ток: до 4000 А
Толщина металла: согласно термической стойкости к токам КЗ, мм
Тип покрытия: по желанию заказчика
Степень защиты: до IP 64
Угол открывания дверей: до 180°
Типы применяемых аппаратов: комплектуем любыми типами аппаратов
ОПИСАНИЕ
Вводно-распределительное устройство ВРУ участвует в приёме электрической энергии напряжением 220, 380 и 660 В и распределяет её по объектам потребителей. Используется в четырёх- и пятипроводных сетях переменного тока с системами заземления типа TN-C-S, TN-C и TN-S в жилых, административных, бытовых и общественных зданиях. Вводное устройство ВРУ комплектуется как зарубежной, так и отечественной низковольтной аппаратурой.
Применение ВРУ позволяет:
- осуществлять приём и вести учёт электроэнергии от поставщика;
- распределять электроэнергию по внутренней электросети потребителя;
- осуществлять нечастые переключения;
- вести учёт электроэнергии в одной трёхфазных сетях потребления;
- осуществлять нечастые серии включения и выключения отходящих цепей (до 6 серий в сутки).
Применение вводно-распределительных устройств обширно. Их задействуют для ввода и распределения электроэнергии по потребителям в жилых многоквартирных домах, частном секторе, на крупных предприятиях и небольших производствах. Задействуют ВРУ, чтобы убрать часть нагрузки с главного распределительного щита и являются неотъемлемым элементом любой электротехнической сети.
Применяют ВРУ в системах электроснабжения на птицефабриках и животноводческих комплексах, где они участвуют в функционировании осветительных и вентиляционных щитов, зерноочистительных и зерносушильных, координируют работу устройств водоснабжения, отопительных приборов и розеточных сетей. ВРУ монтируют в торговых и офисных центрах, спортивных стадионах, детских садах, школах и больницах.
ХАРАКТЕРИСТИКИ
Вводно-распределительные устройства представляют собой панели одностороннего обслуживания, которые могут объединяться в щиты (многопанельное исполнение).
По месту установки ВРУ может быть:
- в электрощитовых помещениях;
- вне электрощитовых помещений.
По виду установки:
- напольное ВРУ;
- настенное ВРУ;
- ВРУ, встраиваемое в нишу.
КОМПЛЕКТАЦИЯ
Аппаратура, применяемая для ввода, распределения и защиты в ВРУ:
- рубильники;
- выключатели нагрузки;
- переключатели;
- автоматические выключатели;
- дифференциальные автоматические выключатели;
- устройства защитного отключения (УЗО);
- предохранители.
ВРУ могут дополнительно оснащаться аппаратурой автоматического ввода резерва и блоками автоматического или диспетчерского управления освещением. Эти схемы принимаются исходя из устанавливаемой аппаратуры и разрабатываются индивидуально по желанию заказчика и согласно задачам объекта эксплуатации.
Функциональные комплектные блоки НКУ (щиты управления освещением, ввод резерва и другие) выполняются в виде самостоятельных конструктивных устройств, встраиваемых во ВРУ. Питающие кабели и провода вводятся снизу, а вывод отходящих проводов или кабелей — вверх и вниз.
По желанию заказчика крышки ВРУ могут иметь отверстия для ввода и вывода проводников. Для более удобного монтажа ВРУ комплектуются цоколем. Конструктивно во ВРУ обеспечивается возможность пломбирования испытательных блоков (коробок) с зажимами или сборок из наборных зажимов при использовании их в цепях учёта.
Комплектность поставки: ВРУ/УВР, ключи, паспорт, руководство по эксплуатации.
