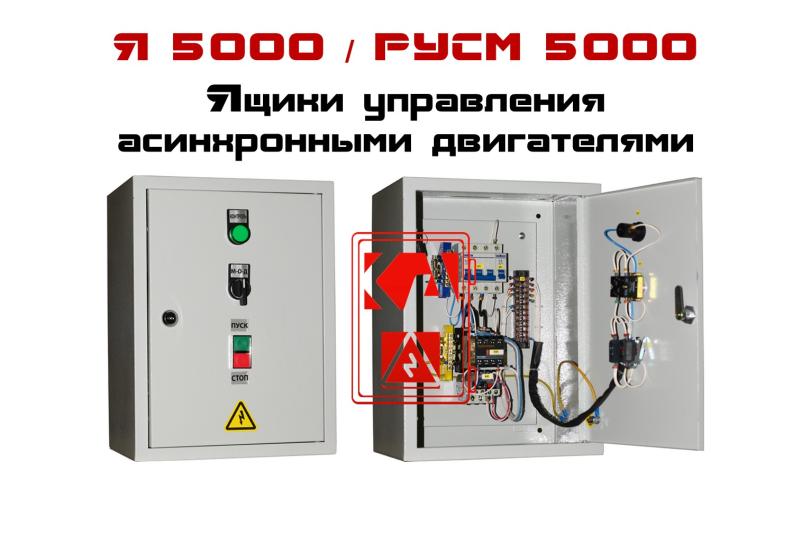

Ящики управления Я5000
(РУСМ5000, ЩУ5000)
Номинальный ток: до 4000 А
Толщина металла: по желанию заказчика, мм
Тип покрытия: по желанию заказчика
Степень защиты: до IP 64
Угол открывания дверей: до 180°
Типы применяемых аппаратов: комплектуем любыми типами аппаратов
ОПИСАНИЕ
Ящики управления асинхронными двигателями с короткозамкнутым ротором серии Я5000 и РУСМ5000. Щиты (ящики) управления задействуются в системе дистанционного или автоматического управления двигателями с короткозамкнутым ротором. Режимы работы двигателей: продолжительный режим, кратковременный и повторно-кратковременный режимах.
Используются в разных средах. Так, могут применяться на объектах с высокой влажностью и запылённостью. Не боятся химически агрессивных сред. В промышленности применяются и в наружных установках. Обычно оснащены местной индикацией о состоянии работы оборудования (фидера) с возможностью дистанционного управления (дистанционной индикацией).
Ящики управления Я5000 задействуются в управлении асинхронными двигателями в разных сферах энергоснабжения. Их применяют в промышленности, на различных объектах для контроля и координации деятельности грузовых лебёдок и других устройств, используемых в хозяйственной деятельности. Применяются на предприятиях химической промышленности, текстильных производствах, сферах общественного питания, в машиностроении и судостроении. Обеспечивают бесперебойную работу водоснабжения, систем отопления и вентиляции, в компрессорных установках. Могут быть размещены снаружи и внутри помещений. Эксплуатируются при температуре окружающей среды от -35 до +35 °C.
ОПИСАНИЕ
В зависимости от назначения, приведены несколько модификаций Я5000:
- Ящики с автоматическими выключателями на каждый фидер;
- Ящики с одним автоматическим выключателем на два фидера;
- Ящики без автоматического выключателя;
- Ящики с промежуточным реле;
- Ящики с клеммниками;
И другие модификации ящика управления, согласно пожеланию заказчика.
Ящики управления асинхронными двигателями отличаются по рабочей мощности, наполнению и размеру. Каждая модель содержит несколько основных блоков, комплектующие которых различаются от целей и решаемых задач на предприятии. В качестве применяемой аппаратуры выступают модули приема (включение-выключение рабочей схемы и защиты). Он состоит из аппаратуры УЗО и препятствует потере фазы, появлению перегрузок и коротких замыканий. Снабжаются Я5000 системами управления (ручными и/или дистанционными), оборудуются кнопками «ПУСК» и «СТОП» на дверцах.
Наиболее распространённые серии ящика управления — Я5000:
| Я5110 | Я5124 | Я5130 | Я5141 | Я5001 |
|---|---|---|---|---|
| Я5111 | Я5125 | Я5131 | Я5002 | |
| Я5112 | Я5128 | Я5134 | Я5003 | |
| Я5113 | Я5129 | Я5135 | Я5004 | |
| Я5114 | Я5005 | |||
| Я5115 |
| Я5110 | Я5124 | Я5130 | Я5141 | Я5001 |
| Я5111 | Я5125 | Я5131 | Я5002 | |
| Я5112 | Я5128 | Я5134 | Я5003 | |
| Я5113 | Я5129 | Я5135 | Я5004 | |
| Я5114 | Я5005 | |||
| Я5115 |
| Я5410 | Я5424 | Я5430 | Я5441 | |
| Я5411 | Я5425 | Я5431 | ||
| Я5412 | Я5428 | Я5434 | ||
| Я5413 | Я5429 | Я5435 | ||
| Я5414 | ||||
| Я5415 |
ОПИСАНИЕ
По желанию заказчика доступно производство как по стандартным схемам, так и нетиповых ящиков и щитов. Щиты комплектуются ящиками при любом их расположении с особенностями электрического монтажа как по вертикали, так и по горизонтали. Принципиальная схема наборного щита определяется заказчиком.
Ящики управления оснащаются надёжным корпусом для навесного или напольного режима эксплуатации. Возможны нестандартные габариты. Электрооборудование монтируется как внутри, так и на дверях ящика: кнопки управления, светосигнальная аппаратура, переключатели, приводы выключателей и тепловых реле. Возможна установка аппаратов с креплением на отдельных рейках.
Возможны конструктивные отличия в зависимости от рабочих условий эксплуатации Я5000/РУСМ5000/ЩУ5000:
- крепления передних крышек;
- наличия либо отсутствия боковых крышек;
- конструкции сальников (допускается применение различных конструкций уплотнительных устройств-сальников, обеспечивающих требуемую степень защиты);
- другие конструктивные исполнения по техническому заданию и/или в соответствии с производственными условиями применения.
