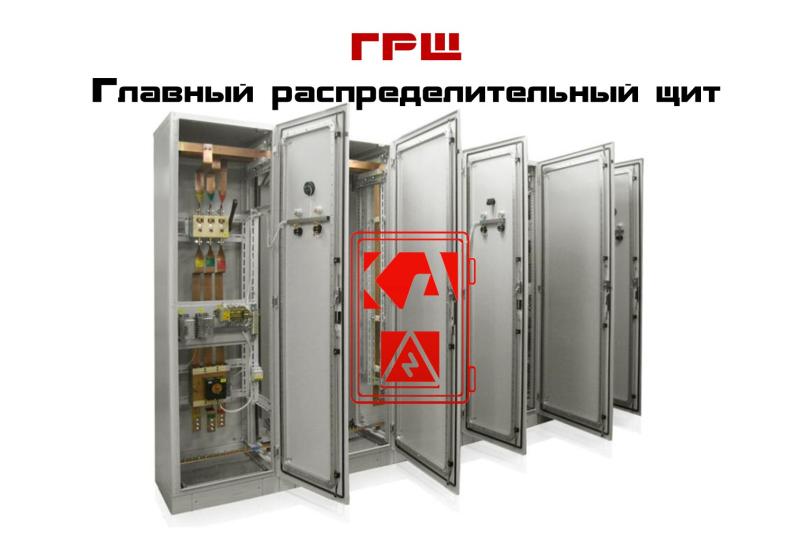

ГРЩ — главный распределительный щит
Номинальный ток: до 4000 А
Толщина металла: по желанию заказчика, мм
Тип покрытия: по желанию заказчика
Степень защиты: до IP 64
Угол открывания дверей: до 180°
Типы применяемых аппаратов: комплектуем любыми типами аппаратов
ОПИСАНИЕ
ГРЩ служит для распределения электроэнергии на объекте. Главный распределительный щит применяется для обеспечения энергией как отдельных построек (цехов, площадок, зданий), так и предприятия в целом, крупного жилого здания и другого инфраструктурного объекта. Также оснащаются приборами учёта электроэнергии, что упрощает контроль показателей расхода электричества. Комплектуется и противоаварийными аппаратами, автоматическими устройствами, служащими для оповещения о возникшей внештатной ситуации.
Панели главных распределительных щитов (ГРЩ) предназначены для комплектации распределительных устройств электрической энергии трёхфазного переменного тока напряжением 380/220 В с глухозаземлённой нейтралью, служащих для приёма и распределения электроэнергии, защиты групповых линий от перегрузок и токов короткого замыкания, а также для нечастых оперативных включений и отключений электрических сетей.
ГРЩ устанавливаются (как правило) между силовой подстанцией и вводным устройством. Предусмотрены и другие виды установки, в зависимости от решаемых задач. Главный распределительный щит содействует снижению рисков, связанных с перегрузкой сети и короткими замыканиями, что защищает питаемые потребители и продлевает их рабочий жизненный цикл.
По назначению панели ГРЩ изготавливаются следующих видов:
- вводные (ШВ);
- линейные (ШЛ);
- секционные (ШС).
Главные распределительные щиты используются для контроля и распределения электроэнергии на различных предприятиях и в сферах хозяйствования. Обеспечивают эффективную работу вводно-распределительных устройств, щитов и пунктов распределения, силовых ящиков, станций управления и автоматического ввода резерва.
Задействуются и помогают в обеспечении снабжения электричеством зерносушильных и зерноочистительных систем, генераторов, элеваторов и других аппаратов.
Применяются в промышленности, при управлении станками (в том числе с ЧПУ), прессами, лазерным и лакокрасочным оборудованием.
Применяются и в жилых зданиях, объектах инфраструктуры, в контроле деятельности вентиляционных, отопительных, осветительных и других систем.
ОПИСАНИЕ
В комплектации ГРЩ применяется различное оборудование. От счётчиков, что помогает контролировать число потребляемой энергии, до аппаратов дистанционного управления и фиксации информации. Подключается к питанию или вводным шинам.
Собираются главные распределительные щиты в шкафах с металлическим (реже пластиковым) корпусом, с запирающимися на замок дверцами. Многопанельные агрегаты включают в себя секции под установку приборов с отверстиями для шин. Сами же щиты обычно разделяются согласно количеству вводов на один или два входа.
Установка выполняется в 3-х распространённых видах:
- Напольные с установкой на бетонное основание;
- Навесные с монтажом до 3 секций и небольшими габаритами. Крепятся на стены или перегородки достаточной прочности;
- Встраиваемые с установкой в подготовленные ниши и внутренние полости стен.
ГРЩ отличаются размерами и комплектующими согласно характеру объекта применения. Содержат вводные и распределительные панели.
Комплектуются аппаратами учёта, блоками ручного или автоматического управления, панелями, установками компенсации реактивной мощности. Распределение токов и коммутация внутренних элементов происходят, как правило, посредством сборных шин. Также главный распределительный щит снабжается воздушными, блочными и модульными аппаратами.
ОПИСАНИЕ
Главные распределительные щиты серии ГРЩ комплектуются из отдельных панелей как одностороннего, так и двустороннего обслуживания. Каждая панель представляет собой сварную металлоконструкцию из гнутых стальных профилей, внутри которой размещена аппаратура главных и вспомогательных цепей. В качестве комплектующих используется аппаратура ведущих российских и европейских производителей.
В щитах, по согласованию с заказчиком, предусматриваются кабельные или шинные вводы. Ввод может быть как сверху, так и снизу. Вывод может осуществляться как через секции, в которых установлены аппараты, так и через специальные секции.
Каждая секция может комплектоваться защитными панелями и дверями.
Комплектность поставки: щит/щиты ГРЩ, ключи, паспорт, руководство по эксплуатации.
