ГЕРОН — система управления оборудованием паровой турбины
Номинальный ток: Согласно тех. заданию, А
Толщина металла: по желанию заказчика, мм
Тип покрытия: по желанию заказчика
Степень защиты: до IP 64
Угол открывания дверей: до 180°
Типы применяемых аппаратов: комплектуем любыми типами аппаратов
ОПИСАНИЕ
Система управления оборудованием паровой турбины «ГЕРОН» изготавливается в соответствии с требованиями нормативных документов и предназначена для управления и контроля технологических параметров турбоустановки, измерения и архивирования технологических параметров, а также защиты паровой турбины и сигнализации.
Система управления оборудованием паровой турбины «ГЕРОН» состоит из следующих систем: питание, управление электроприводом, предупредительная сигнализация, аварийная сигнализация, защита, сигнализация ошибок оператора, измерение и сбор данных, SCADA. Благодаря взаимному резервированию цепей питания система обеспечивает бесперебойную работу всех входящих в неё систем при неполадках во внешней электрической сети.
В состав шкафа входят три системы АВР и система бесперебойного питания. Основными критериями построения системы «ГЕРОН» являются надёжность, контроль за состоянием электрических цепей и доступность для обслуживания. Блочный принцип построения схемы не позволяет выйти из строя всей системе при сбое какого-либо элемента, а взаимное резервирование ответственных механизмов обеспечивает живучесть системы при любых неполадках или возмущениях. Система «ГЕРОН» изготавливается с использованием оборудования RITTAL, ABB, Weidmuller, НПП «Югэнергоприбор», НПП «Системы контроля».
Контроль параметров, а также защита паровой турбины осуществляется системами предупредительной, аварийной сигнализации и системой защиты. Паровая турбина в части контроля и защиты рассматривается как совокупность агрегатов, механизмов и схем, объединённых в одну законченную систему. Параметры работы турбины измеряются измерительными приборами и передаются по сети Ethernet на персональный компьютер с системой SCADA, где выводятся на экран монитора и архивируются.

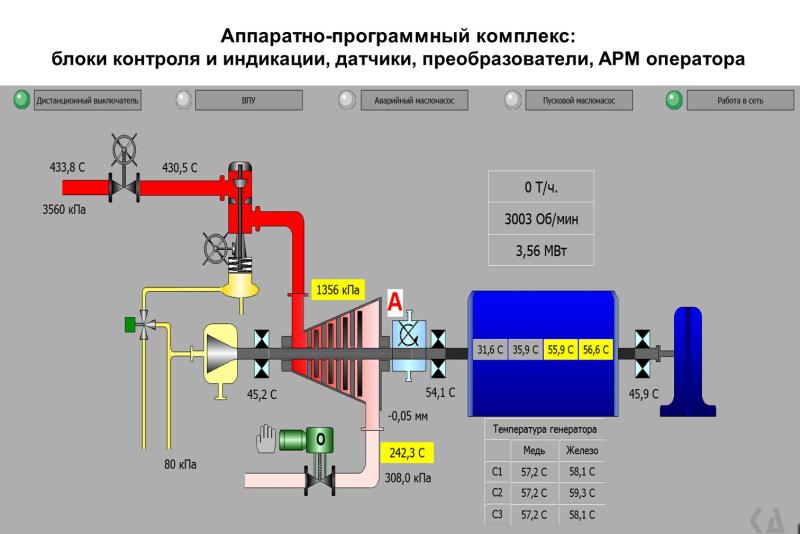

SCADA-система служит для визуализации происходящих в паровой турбине процессов, управления и регулировки параметров, удобного контроля и настройки.
Система управления оборудованием паровых турбин используется на промышленных предприятиях и в коммунальном хозяйстве, а также на промышленных электростанциях. Наиболее распространённые области применения: химическая и нефтехимическая промышленность, нефтепереработка, нефтегазовая промышленность, производство удобрений, целлюлозно-бумажная промышленность, чёрная металлургия, пищевая и фармацевтическая промышленность, коммунальная энергетика.
ХАРАКТЕРИСТИКИ
| Функциональные возможности | ГЕРОН-НОРМА | ГЕРОН | ГЕРОН-SCADA |
|---|---|---|---|
| Электропитание ~380 В | 1 ввод | 2 ввода + АВР | 2 ввода + АВР |
| Электропитание приборов ~230 В | 1 ввод | 2 ввода + АВР + ИБП | 2 ввода + АВР + ИБП |
| Электропитание =220 (110) В | 1 ввод | 1 ввод + АВР | 1 ввод + АВР |
| Электропитание =24 В | 1 блок питания | 2 блока питания и АВР | 2 блока питания и АВР |
| Схемотехника | Релейная | Релейная с использованием регистрирующих приборов и ПЛК | ПЛК с панельным компьютером и ведением базы данных параметров |
| Количество измерительных каналов | 14 | До 41 | Без ограничений |
| Количество технологических защит | 5 | 7 + дополнительные | 7 + дополнительные |
| Количество предупредительных сигналов | 15 | До 42 | Без ограничений |
| Стопорный клапан | — | Контроль | Контроль и управление |
| Главная паровая задвижка | — | Контроль и управление | Контроль и управление |
| Валоповоротное устройство | Ручное управление и блокировки | Автоматическое/ручное управление и блокировки | Автоматическое/ручное управление и блокировки |
| Аварийный маслонасос | Автоматическое/ручное управление | Автоматическое/ручное управление | Автоматическое/ручное управление, отключение при превышении уставки |
| Пусковой маслонасос | Автоматическое/ручное управление | Автоматическое/ручное управление | Автоматическое/ручное управление |
| Маслоподогреватель | — | Автоматическое/ручное управление | Автоматическое/ручное управление |
| Дистанционный выключатель | Автоматическое/ручное управление и блокировки | Автоматическое/ручное управление и блокировки, отключение при снижении давления | Автоматическое/ручное управление и блокировки, отключение при снижении давления |
| Синхронизатор | Ручное управление с одного места | Ручное управление с двух мест | Автоматическое/ручное управление с двух мест, подстройка частоты вращения |
КОМПЛЕКТАЦИЯ
Система управления оборудованием паровой турбины «ГЕРОН» может комплектоваться манометрическим щитом. Отличительной особенностью этого оборудования является его безотказность: для отображения параметров нет необходимости в питании, а качество приборов не позволяет сомневаться в достоверности показаний.
В шкафу применяется оборудование RITTAL, ABB, Weidmuller, НПП «Югэнергоприбор», НПП «Системы контроля» и другое оборудование, согласно решаемым задачам. Для снижения монтажных и пусконаладочных затрат в манометрический шкаф установлены аналоговые датчики.
Система контроля технологических параметров паровой турбины «SCADA» поставляется в соответствии с требованиями нормативных документов и предназначена для автоматизированного контроля и мониторинга на базе аппаратуры ЭП-1000, Термодат-29(25), ПЛК.
Система может управлять паровыми задвижками, регулирующими клапанами на системе охлаждения генератора и масла, двигателем синхронизации. Также в систему может включаться управление РОУ (РУ), установленной параллельно паровой турбине.
Для всех технологических параметров ведётся архивирование на персональный либо панельный компьютер. При необходимости любой параметр можно вывести в виде графиков на экран монитора либо на принтер для печати.
Комплектация оборудования определяется техническим заданием и согласовывается с заказчиком.
